Tubo corrugado de aço inoxidável ou tubo de cobre para linhas de gás
Tubo corrugado de aço inoxidável para tubos de gás geralmente oferece instalação mais rápida e melhor flexibilidade em torno de obstáculos em comparação com o tubo de cobre rígido, enquanto o tubo de cobre continua sendo uma escolha familiar valorizada por seu longo histórico de instalação e métodos de união simples. Nenhum dos materiais é universalmente melhor, e a escolha certa depende muito do layout do edifício, da complexidade do roteamento e de como o sistema de tubulação de gás precisa se mover através de paredes, pisos e espaços apertados.
Ambos os materiais têm o mesmo propósito básico, transportar gás com segurança de um ponto de abastecimento até os aparelhos, mas abordam essa tarefa de maneira muito diferente. A tubulação corrugada dobra-se manualmente em torno dos membros e cantos da estrutura, enquanto o tubo de cobre depende de comprimentos de corte unidos em ângulos fixos usando ferramentas dedicadas. Acessórios para tubos de gás .
De que é feito o tubo corrugado de aço inoxidável

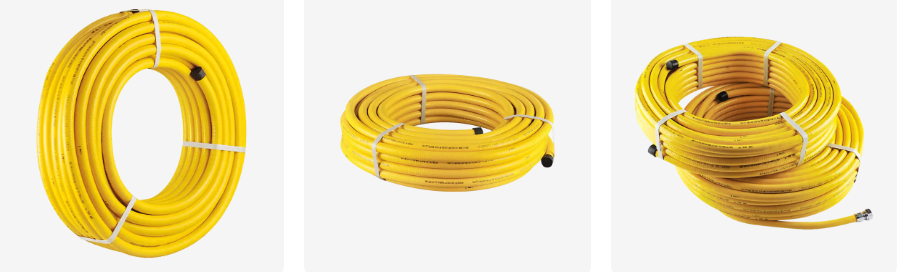

O tubo corrugado de aço inoxidável, muitas vezes abreviado para CSST, é um tubo de metal flexível formado com um padrão de parede ondulado em vez de uma superfície lisa. Essa parede corrugada é o que dá flexibilidade ao tubo, permitindo que ele dobre repetidamente sem dobrar ou enfraquecer, como faria um tubo de parede lisa sob a mesma tensão.
Camadas de construção típicas
- Tubo central de aço inoxidável corrugado que transporta o fluxo de gás
- Revestimento externo protetor, geralmente amarelo, protegendo o núcleo da abrasão
- Conexões finais crimpadas ou unidas mecanicamente às extremidades da tubulação
- Disposições de ligação ou aterramento incorporadas nos pontos de conexão adequados
O tubo de cobre, em comparação, é um tubo rígido de parede lisa que requer corte no comprimento exato e união com conexões soldadas, brasadas ou alargadas em cada mudança de direção, o que naturalmente aumenta o número de juntas em uma passagem típica em comparação com tubos flexíveis.
Comparação lado a lado das propriedades principais
A tabela abaixo alinha os dois materiais nas propriedades que mais importam ao planejar uma instalação de tubulação de gás.
| Propriedade | Tubo corrugado de aço inoxidável | Tubo de cobre |
|---|---|---|
| Flexibilidade | Alto, curva-se manualmente contornando obstáculos | Rígido, precisa de acessórios para mudanças de direção |
| Contagem conjunta por execução | Menos articulações em corridas longas | Mais juntas em cada ponto de dobra |
| Resistência à corrosão | Construção forte em aço inoxidável | Bom, embora afetado por certas condições do solo ou da água |
| Método de instalação | Crimpagem mecânica ou acessórios de compressão | Acessórios para soldagem, brasagem ou alargamento |
| Roteamento por meio de enquadramento | Simples, rosqueia facilmente através de furos perfurados | Requer medição e corte precisos |
Diferenças de tempo de instalação em execuções típicas
A flexibilidade traduz-se diretamente na velocidade de instalação, uma vez que menos juntas significam menos pontos de ligação para preparar e testar. O gráfico de barras abaixo reflete um padrão geral no tempo relativo de instalação em comprimentos comuns.
Longas tiragens com múltiplas mudanças de direção tendem a mostrar o maior intervalo de tempo entre os dois materiais, uma vez que cada dobra em uma tira de cobre adiciona um encaixe, um corte e uma junta que deve ser verificada, enquanto uma tira corrugada simplesmente flexiona em torno do mesmo obstáculo.
Fatores de durabilidade ao longo de um período de serviço de vários anos
O desempenho a longo prazo depende de como cada material responde à vibração, ao menor movimento do solo e aos repetidos ciclos de temperatura. O gráfico de colunas abaixo descreve um padrão geral de durabilidade entre esses fatores de estresse.
A estrutura de parede flexível da tubulação corrugada tende a absorver pequenos movimentos e vibrações mais rapidamente do que uma tubulação rígida, que é uma das razões pelas quais a CSST se tornou uma escolha comum para tubos corrugados de aço inoxidável para instalações de gás natural em áreas com mais movimento de edifícios ou atividade sísmica.
Comparação geral de desempenho entre fatores-chave
Reunir vários fatores em uma única visão ajuda a esclarecer aonde cada material tende a levar. O gráfico de radar abaixo compara tubos corrugados de aço inoxidável com tubos de cobre em cinco fatores comumente ponderados.
A tubulação corrugada geralmente lidera em velocidade de instalação, flexibilidade e tolerância à vibração, enquanto o tubo de cobre mantém uma posição de longa data na simplicidade da junta para instaladores que estão mais familiarizados com conexões soldadas tradicionais.
Acessórios usados com tubos corrugados e tubos de cobre
Os acessórios para tubos de gás diferem significativamente entre os dois sistemas. A tubulação corrugada normalmente se conecta por meio de acessórios mecânicos que comprimem ou comprimem ao redor da extremidade da tubulação, criando uma vedação sem calor ou chama. O tubo de cobre depende de juntas soldadas, conexões soldadas ou acessórios de alargamento, cada um exigindo uma preparação cuidadosa da superfície e uma técnica precisa.
Tipos de acessórios comuns por material
- Acessórios de crimpagem, comuns em conexões finais de tubos corrugados
- Acessórios de compressão, usados em tubos e transições de tubos
- Acessórios de alargamento, comuns onde o tubo de cobre encontra os conectores do aparelho
- Juntas soldadas ou brasadas, usadas ao longo de tubos rígidos de cobre
- Acessórios de transição, unindo tubos ou tubulações a diferentes tipos de materiais
A seleção da conexão precisa corresponder à especificação da tubulação ou tubo e à condição de uso pretendida, uma vez que uma conexão dimensionada corretamente para um diâmetro não vedará de forma confiável em um tubo ou tamanho de tubulação incompatível.
Considerações sobre dimensionamento e roteamento para cada material
A seleção do diâmetro depende da demanda de fluxo de gás, da carga do aparelho e do comprimento total do percurso. A tubulação corrugada de aço inoxidável está comumente disponível em uma variedade de tamanhos nominais adequados para tubulações de gás residenciais e comerciais leves, enquanto o dimensionamento de tubos de cobre segue uma abordagem semelhante baseada na demanda, usando tamanhos nominais de tubos padrão.
O comportamento de roteamento é onde os dois materiais mais divergem. Um trecho corrugado pode passar por vários membros da estrutura usando um comprimento contínuo com muito menos paradas, o que simplifica o planejamento de tubos flexíveis de aço inoxidável para projetos de HVAC e de fornecimento geral de gás. O roteamento de tubos de cobre geralmente se beneficia do planejamento antecipado dos pontos de curvatura, uma vez que cada mudança de direção se torna um local de conexão fixo, uma vez instalado.
Onde cada material é comumente aplicado
Ambos os materiais aparecem em tubulações de gás residenciais e comerciais leves, embora os padrões de uso tendam a seguir o tipo de construção e a complexidade do roteamento.
- Tubulação corrugada para distribuição interna de gás em construções residenciais estruturadas
- Tubulação corrugada para CSST para sistemas de propano em configurações de combustível suplementar
- Tubo de cobre para trechos expostos onde é preferível uma aparência de acabamento rígido
- Tubo de cobre para percursos mais curtos com mudanças mínimas de direção
- Tubo corrugado para projetos de renovação onde o acesso à estrutura é limitado
As equipes de projeto que recorrem a um fornecedor estabelecido de tubos corrugados para gás geralmente selecionam tubos especificamente para trabalhos de renovação, uma vez que enfiar tubos flexíveis através de paredes existentes evita a demolição que normalmente exigiria uma passagem de cobre rígido.
Sobre a tecnologia de equipamentos de energia Zhejiang Zhenlong
está envolvida na pesquisa, desenvolvimento, fabricação e processamento de equipamentos de energia, trabalhando em mangueiras de metal, dutos de gás natural, acessórios para encanamentos, louças sanitárias, válvulas, produtos plásticos e ferragens. A empresa está localizada em Yuyao, Ningbo, Zhejiang, cobrindo uma área de 40 acres com um edifício fabril abrangendo 30.000 metros quadrados .
A capacidade de produção inclui 30 linhas de produção de soldagem e conformação juntamente com linhas ininterruptas de fornos de hidrogênio de fusão sólida e equipamentos de teste de materiais, suportando uma produção consistente em tubos corrugados de aço inoxidável e linhas de produtos de acessórios para tubos. Como fornecedor de tubos de aço inoxidável corrugados para tubos de gás e empresa de acessórios para tubos de gás, a Zhenlong trabalha com uma equipe de P&D, design e produção apoiando tubos de aço inoxidável corrugados OEM e programas personalizados de tubos de aço inoxidável corrugados para parceiros em várias regiões.
Perguntas frequentes
É um tubo de metal flexível com um padrão de parede estriado, usado para transportar gás através de um edifício com menos juntas do que um tubo rígido.
É usado para distribuição de gás residencial e comercial leve, direcionando o fornecimento de um medidor ou coletor para aparelhos individuais.
Sim, a tubulação corrugada de aço inoxidável é amplamente utilizada para distribuição de gás natural em edifícios residenciais e comerciais leves.
Sim, a tubulação corrugada também é usada em sistemas de propano, seguindo a mesma abordagem geral de roteamento e instalação das instalações de gás natural.
A tubulação instalada corretamente é projetada para serviço de longo prazo, com construção em aço inoxidável suportando uso prolongado em condições normais.
Sim, o núcleo de aço inoxidável oferece forte resistência à corrosão em comparação com muitos materiais de tubulação tradicionais.
A tubulação corrugada é fabricada para lidar com faixas típicas de pressão de gás residencial e comercial leve dentro de suas especificações nominais.
A tubulação está disponível em uma variedade de diâmetros nominais dimensionados para atender a diferentes demandas de vazão e cargas do aparelho.
Acessórios mecânicos de crimpagem e compressão são o método de conexão mais comum, vedando a tubulação sem solda ou brasagem.
