Tubo corrugado de aço inoxidável (CSST) é hoje uma das formas mais comuns de fornecimento de gás natural em edifícios residenciais e comerciais. Mas a segurança do CSST não é decidida por um único resultado de teste ou certificado. Na prática, um sistema CSST seguro é a combinação de quatro coisas: a resistência à corrosão e a vida à fadiga do próprio aço inoxidável, a precisão do processo de ondulação, a qualidade das conexões e válvulas instaladas em cada extremidade e a ligação elétrica e proteção mecânica aplicada durante a instalação. Se qualquer uma dessas ligações estiver fraca, toda a linha de gás se torna um risco, não importa quão boa seja a aparência externa da tubulação.
O que a segurança CSST realmente cobre
CSST é um tubo contínuo e flexível de aço inoxidável com perfil de parede corrugado. Ele substituiu o tubo rígido de ferro preto em muitas aplicações porque é mais rápido de rotear, tem menos juntas e pode absorver melhor o recalque do edifício e o movimento sísmico do que o tubo rígido. Menos juntas significam menos pontos potenciais de vazamento, que é o principal argumento de segurança da CSST.
No entanto, a conversa sobre segurança raramente termina na própria tubulação. Uma instalação CSST completa inclui conectores, válvulas de esfera, tês, caixas de parede, mangas de proteção e condutor de ligação. Revisões de incidentes na indústria mostram repetidamente que a maioria dos vazamentos de gás são encontrados nas conexões finais, e não no longo prazo do tubo corrugado. É por isso que um sistema CSST seguro precisa ser avaliado como uma montagem completa , desde o medidor ou coletor de gás até a entrada do aparelho.
Por que o tubo sozinho não é suficiente
Às vezes, os especificadores concentram-se apenas no tipo de aço inoxidável e na espessura da parede e, em seguida, presumem que todo o sistema é seguro. Mas o tubo é tão confiável quanto suas terminações. Um encaixe incompatível, uma porca apertada demais, uma dobra desprotegida ou a ausência de ligação elétrica podem anular as vantagens do material do aço inoxidável 304. Ao planejar uma instalação CSST, pense do aparelho para trás: o que tocará o gás, o que manterá a junta unida e como a linha será protegida ao passar pelas paredes ou armários.
Segurança em nível de material: grau de aço inoxidável, ondulação e corrosão
A segurança da CSST começa na fábrica. A maioria dos produtos CSST de qualidade são feitos de aço inoxidável austenítico 304, um tipo com resistência bem documentada à corrosão geral, boa tenacidade a baixas temperaturas e propriedades mecânicas estáveis em uma ampla faixa de temperaturas operacionais. Para aplicações de gás, 304 é a linha de base; para ambientes costeiros ou industriais agressivos, alguns projetos passam para 316 ou adicionam uma camada externa resistente à corrosão.
O perfil corrugado não é apenas um recurso de flexibilidade. As repetidas ondulações anulares distribuem a tensão de flexão sobre uma área de superfície maior, o que suaviza o impacto da vibração dos aparelhos a gás e evita deformações localizadas em um único ponto. Quando o passo e a profundidade da ondulação são produzidos de forma consistente, o tubo também apresenta um comportamento de fadiga previsível ao longo de muitos anos de ciclos de pressão. Nossa revisão de engenharia de como o design corrugado reduz o risco de vazamento explica por que a geometria é tão importante quanto a metalurgia.
O gráfico acima reflete um padrão comum dos relatórios de falhas de campo: os riscos de maior energia, como arcos induzidos por raios em um sistema não ligado, representam a maior ameaça, enquanto o próprio material de base de aço inoxidável raramente é a principal causa da falha. Os níveis de risco reais dependem muito do seu ambiente de instalação.
Considerações sobre corrosão em instalações reais
O aço inoxidável 304 pode sofrer corrosão por corrosão sob tensão quando exposto a cloretos em temperaturas elevadas. O ar salgado costeiro, os sais de degelo transportados para uma garagem ou os produtos químicos de limpeza armazenados perto da linha de gás podem criar um microambiente rico em cloreto. Para essas situações, um mangueira de gás de aço inoxidável resistente à corrosão com proteção de liga atualizada é uma escolha mais defensável do que um tubo revestido de PVC amarelo padrão. A rota de fabricação também é importante: uma superfície lisa resultante de um processo de conformação e recozimento limpo deixa menos locais para o início da corrosão.
Mangueira de gás corrugada de aço inoxidável por atacado resistente à corrosão ZLR-05 Supplie Zhejiang Zhenlong é fornecedor de mangueira de gás corrugada de aço inoxidável resistente à corrosão ZLR-05 por atacado na China e empresa OEM / ODM, The Sta ... Ver Produto → Se você estiver selecionando a tubulação primária para um sistema completo de tubulação de gás, procure certificados de materiais verificados e geometria corrugada uniforme. Um Tubo de gás corrugado de aço inoxidável 304 com espessura de parede consistente fornece uma linha de base previsível para classificação de pressão, desempenho de flexão e durabilidade a longo prazo.

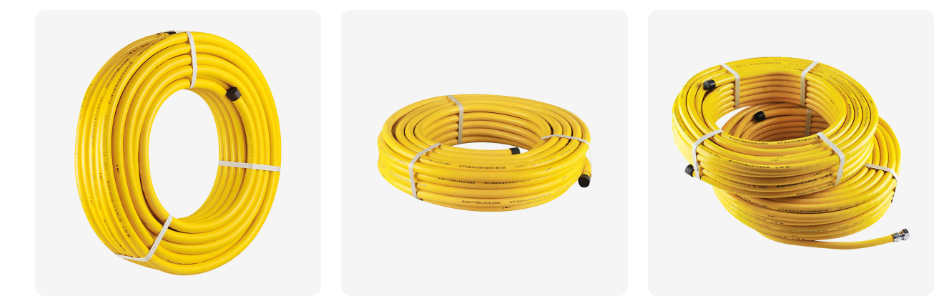

Tubo de gás corrugado de aço inoxidável 304 por atacado ZLR-02 Fornecedores, Empresa Zhejiang Zhenlong é um fornecedor de tubo de gás corrugado de aço inoxidável 304 ZLR-02 no atacado na China e uma empresa OEM/ODM, o aço inoxidável 304... Ver Produto → Riscos de instalação: colagem, flexão e proteção mecânica
Erros de instalação causam mais incidentes de segurança CSST do que defeitos de material. O problema mais bem documentado são os danos causados por raios. Se um sistema CSST não estiver eletricamente ligado, um raio próximo poderá induzir uma diferença no potencial elétrico entre a tubulação e o metal aterrado próximo. Essa diferença de potencial pode criar um arco através da fina parede de aço inoxidável, produzindo um vazamento. Os códigos nacionais, incluindo a NFPA 54 nos Estados Unidos, exigem agora ligação para sistemas CSST. Esta etapa não é opcional, não importa quão conveniente seja o direcionamento da tubulação.
A proteção mecânica é o segundo principal fator de instalação. O CSST pode ser dobrado manualmente, mas apenas dentro do raio de curvatura mínimo declarado pelo fabricante. Dobras repetidas no mesmo ponto, uma torção perto de um conector ou contato brusco com um pino de metal podem criar uma concentração de tensão que eventualmente racha. Para linhas que passam através de pisos, paredes ou gabinetes, é altamente recomendável um invólucro de proteção. É exatamente por isso que caixa de distribuição embutida na parede tornou-se o novo padrão de segurança para mangueiras de gás doméstico : fixa o tubo em um caminho definido, mantém-no afastado de arestas vivas e proporciona ao instalador uma superfície limpa para a conexão da válvula.
Para instalações ocultas, escolha uma caixa de proteção de parede enterrada com classificação adequada. Um bem desenhado caixa de distribuição de parede enterrada de aço inoxidável para mangueira de gás doméstica serve tanto como proteção mecânica quanto como interface estruturada para a válvula de corte, de forma que o tubo flexível nunca suporte o peso da válvula ou a tensão do movimento da parede.
Caixa de interruptor de parede enterrada de aço inoxidável por atacado para fornecedores de mangueira de gás doméstico, Co Zhejiang Zhenlong é uma caixa de interruptor de parede enterrada de aço inoxidável no atacado na China para fornecedores de mangueiras de gás domésticas e empresa OEM / ODM, The Stainless ... Ver Produto → Conexões e válvulas: onde os vazamentos realmente começam
Quando instaladores e proprietários descrevem um vazamento CSST, o ponto de falha quase sempre está em uma conexão roscada, uma porca de compressão ou um corpo de válvula, e não no meio de um tubo. Essa simples observação explica por que os acessórios não são uma reflexão tardia; eles são a camada crítica de segurança de todo o sistema de fornecimento de gás.
Válvulas de esfera com base sólida isolam o aparelho para manutenção. As camisetas distribuem gás para várias saídas. As caixas de parede colocam a terminação em uma posição controlada. Cada componente deve ter uma geometria de vedação que corresponda à extremidade do tubo corrugado e o tipo de rosca deve corresponder ao código de gás local (por exemplo, NPT na América do Norte ou BSP em muitos outros mercados). Quando a tubulação, o conector e a válvula são do mesmo fabricante, a compatibilidade é documentada; misturar marcas em uma linha de gás é um risco de instalação comum, mas evitável.
Se o trabalho exigir durabilidade extra em uma cozinha ou ambiente industrial, reserve um tempo para revisar como escolher corretamente uma mangueira de gás de aço inoxidável envolta em metal antes de especificar a montagem. O envoltório de metal adiciona resistência à abrasão e resistência mecânica, mas também altera a rigidez à flexão e o design do encaixe final, por isso precisa de sua própria avaliação cuidadosa.
Verificando a segurança na fábrica: qualidade e conformidade de fabricação
Um certificado em um site não é o mesmo que um sistema de fabricação que produz consistentemente tubos seguros. Ao avaliar um fornecedor de CSST, pergunte sobre análise de material, controle de processo de soldagem e teste de pressão final. Estes são os passos concretos que separam uma fábrica madura de um simples importador de tubos.
Tecnologia Co. de equipamentos de energia de Zhejiang Zhenlong, LTD. é um fabricante que segue esse caminho disciplinado. Com sede em Yuyao, Ningbo, a empresa opera uma instalação de 40 acres com um prédio fabril de 30.000 metros quadrados, 30 linhas de produção de soldagem e conformação e duas linhas contínuas de produção de fornos de hidrogênio de fusão sólida. Os materiais de entrada e saída são verificados com um espectrômetro de leitura direta para composição do metal, e os conjuntos acabados são verificados com testadores de estanqueidade. A empresa possui a Licença de Fabricação de Equipamentos Especiais da República Popular da China para tubulações de pressão, possui relatórios de certificação CE através de um centro nacional de testes e é membro da Associação de Gás Urbano da China. Esses não são emblemas decorativos; eles são evidências de que os pontos de controle de rastreabilidade de materiais, soldagem e testes de vazamento estão realmente em vigor.
| Verifique o item | Por que isso importa | Dica de ir/não ir |
|---|---|---|
| Classe de aço inoxidável e espessura da parede | Define tolerância à corrosão e classificação de pressão | O certificado do material corresponde ao grau solicitado |
| Uniformidade de ondulação | Ondas irregulares causam concentração de estresse | Tom e profundidade uniformes em todo o comprimento |
| Condutor de ligação instalado | Evita arcos induzidos por raios através da parede | De acordo com a NFPA 54/código local, a resistência medida é baixa |
| Raio de curvatura respeitado | Curvas acentuadas vincam a ondulação e reduzem a vida útil à fadiga | Sem dobras, sem deformação oval em qualquer curva |
| Compatibilidade de montagem | Roscas ou superfícies de vedação incompatíveis causam vazamentos | O conector e a válvula são da mesma família de sistemas |
| Teste de pressão após a instalação | Confirma que todo o conjunto está à prova de gás antes do serviço | A pressão de teste é mantida pela duração necessária |
Perguntas frequentes sobre segurança CSST
O CSST precisa ser vinculado?
Sim. Um sistema CSST não ligado é mais vulnerável a arcos induzidos por raios. Siga a NFPA 54 e o código elétrico local para unir a tubulação antes de colocá-la em serviço.
O CSST pode ser instalado ao ar livre?
Somente se o produto tiver uma classificação externa explícita para exposição a UV e corrosão. O CSST revestido de PVC amarelo padrão é normalmente destinado a tubulações de gás internas.
Qual é o raio de curvatura mínimo para CSST?
Depende do diâmetro do tubo e da construção da parede. Siga sempre o mínimo indicado pelo fabricante; dobrar além desse limite irá vincar a ondulação.
Como posso verificar um produto CSST certificado?
Solicite a licença de fabricação da tubulação de pressão, o relatório de testes de terceiros e quaisquer certificações específicas do mercado, como CE. Verifique o número do relatório, se possível.
Quanto tempo dura o CSST de aço inoxidável 304?
Em um ambiente interno seco com ligação adequada, normalmente espera-se que o 304 CSST dure várias décadas. A exposição ao cloreto ou danos mecânicos reduzirão essa vida útil.
Os acessórios são tão importantes quanto o próprio tubo?
Estatisticamente, a maioria dos vazamentos relatados ocorre em terminações e válvulas. Invista em conexões correspondentes do mesmo fabricante e aperte-as de acordo com as especificações.
